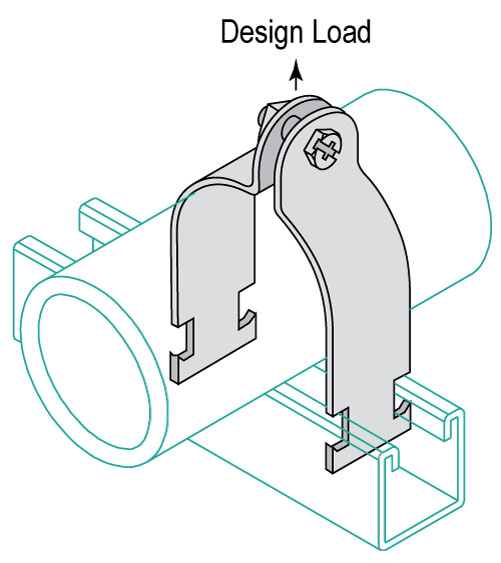

Part No. Pipe Size in (mm) O.D.  in  (mm) Design Load  lbs  (kN) Wt – lbs
G1109EG 3/8  (10) 0.675   (17.1) 400  (1.78) 0.09
G1111EG 1/2  (15) 0.840  (21.3) 400  (1.78) 0.10
G1112EG 3/4  (20) 1.050   (26.7) 600  (2.67) 0.13
G1113EG 1  (25) 1.315   (33.4) 600  (2.67) 0.15
G1114EG 1 1/4  (32) 1.660  (42.2) 600  (2.67) 0.17
G1115EG 1 1/2  (40) 1.900  (48.3) 800  (3.56) 0.29
G1117EG 2  (50) 2.375  (60.3) 800  (3.56) 0.33
G1118EG 2 1/2  (65) 2.875  (73.0) 800  (3.56) 0.39
G1119EG 3  (80) 3.500 (88.9) 800  (3.56) 0.43
G1120EG 3 1/2  (90) 4.000  (101.6) 1000  (4.45) 0.57
G1121EG 4  (100) 4.500  (114.3) 1000  (4.45) 0.62
G1123EG 5  (125) 5.562  (141.3) 1000  (4.45) 0.73
G1124EG 6  (150) 6.625  (168.3) 1000  (4.45) 0.85
G1126EG 8  (200) 8.625  (219.1) 1000  (4.45) 1.07
G1127EG 10  (250) 10.750  (273.1) 1000  (4.45) 1.27
G1128EG 12  (300) 12.750 (323.9) 1000  (4.45) 1.49
